Den händischen Neuaufbau von CAD-Daten, die durch eine Simulation oder einen 3D-Scan entstanden sind, bezeichnet man als Flächenrückführung. Die Erstellung solcher CAD-Daten ist das Fachgebiet von Mako-Technics. Wir sind also ein bedeutender Dienstleister für die Bereiche Werkzeugbau, 3D-Druck oder FEM.

german site1

Flächenrückführung - technische Details

Als Flächenrückführung bezeichnet man die Neuerstellung von Konstruktionsdaten auf Basis von Punktwolken, die mit 3D-Scans oder anderen Simulationen erstellt wurden.

Bestehende Geometrien erfassen wir bei der Flächenrückführung innerhalb der Punktewolke. Elemente werden einzeln und per Hand nachgebildet. Anschließend fügen wir diese zu einem völlig neuem Volumenkörper zusammen.

Elemente können mit Parametrischen Eigenschaften angelegt werden. Wir halten alle einzelnen Schritte der Konstruktion in der sogenannten Historie fest.

Freiformflächen erstellen wir separat auf der Punktewolke neu. Ein einzelnes Flächenelement wählen wir dabei so aus, dass neu modellierte Bereiche dieser möglichst präzise entsprechen. Hier sind auch kleinste Toleranzen möglich.

Durch dieser Verfahrensweise können wir bestmögliche Genauigkeit für alle Zweige der Industrie gewährleisten.

Flächenrückführung - nativ in Catia V5

Flächenrückführung von makolino erklärt!

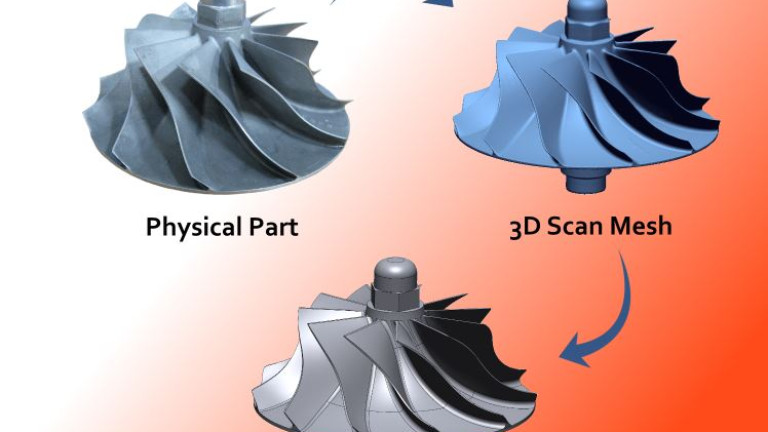

Flächenrückführung vs. 3D Scan Rohdaten

Verschieben Sie die Pfeile unten, um die Daten vor und nach der Flächenrückführung anzuzeigen

werkzeugbau_stl_02stl_to_

Scan-basierte Dateien umfassen lediglich das Bereinigen des Scans und die Optimierung der Punktwolke. Das Arbeiten auf CAD-Basis ist deutlich aufwandsintensiver. Hierbei werden CAD-Skizzen und CAD-Features erstellt und an die gescannten Daten angepasst. Sobald die gescannten Daten im CAD neu erstellt wurden, können wir die neutrale Datei basierend auf der endgültigen CAD-Geometrie erstellen. Die Experten von Mako-Technics legen hierbei höchsten Wert auf die Einhaltung deutscher Qualitätsstandards. Eine CAD-Datei beinhaltet die tatsächlichen geometrischen Merkmale des gescannten Teils. Ein Zylinder ist also ein echter Zylinder. Gleiches gilt natürlich für ebene Flächen, Kegel und Kugeln. Auf diese Weise können Sie Konstruktionsgeometrien wie Ebenen, Achsen und Flächen erstellen und nutzen. Da es sich um eine echte CAD-Form handelt, sind auch scharfe Kanten am Originalteil enthalten.

Sie möchten Ihre 3D-Scandaten von STL in STEP konvertieren?

Machen Sie uns zu Ihrem Partner:

Anwendungen für Flächenrückführung

industrial-3d-models

Industrielle 3D-Modelle

2d-drawings

2D-Zeichnungen

part-models

Teilemodelle

3d-printing

3D-Druckdateien und -Teile

Wer wir sind

Wir sind Mako-Technics, eine führende deutsche Marke der MAKO GmbH, die seit 1998 weltweit exzellente Reverse Engineering-Dienstleistungen für globale Kunden erbringt. Wir zeichnen uns durch beispielhafte 3D-Modellierungsdienstleistungen sowie präzises und genaues Reverse Engineering aus. Der Erfolg von Mako-Technics beruht auf hervorragenden Mitarbeitern, einer starken technischen Führung und den strategischen Partnerschaften, die wir mit Kunden, Herstellern von Messgeräten und Softwareentwicklern geschlossen haben. Mit diesen Ressourcen werden wir weiterhin erstklassige Reverse Engineering-Dienstleistungen definieren und bereitstellen und eine technologische Führungsposition in diesem Bereich behaupten. Mit erfahrenen Ingenieuren, die die Verwendung verschiedener Reverse Engineering-Software beherrschen, bieten wir ein Modell, das einfach in Ihre CAD-Software importiert werden kann. Profitieren auch Sie von unserer Expertise. Nutzen Sie unser Know-How. Stellen Sie mit Mako-Technics als Ihrem Partner die Weichen in Richtung erfolgreicher Projekte.

Was können wir für Sie tun?

Flächenrückführung ist der effizienteste Weg, um CAD-Dateien von physischen Objekten zu erstellen. Unsere Experten generieren mithilfe von 3D-Scannen eine Punktewolke, die dem Original entspricht. Auf diesem Scan konstruieren wir Geometrien und Features, die im ursprünglichen Objekt vorhanden sind. Diese Geometrien können wir als parametrische Modelle in jeder CAD Software erstellen. Wir verstehen die Anforderungen unserer Kunden. Unsere Erfahrung macht uns zu Ihrem idealen Partner. Einige unserer wichtigsten Dienstleistungen im Bereich Flächenrückführung umfassen:

pointcloud

3D-Scan in CAD

Wir sind spezialisiert auf die Flächenrückführung in gut strukturierte CAD-Dateien.

blog 10 image 4

STL in STEP

Wir stellen Ihnen gerne einen 3D-Scan Ihres Objekts zur Verfügung und wandeln dieses anschließend STL in STEP um.

3D Scan in CAD

Unsere Ingenieure verwenden die folgende CAD-Software:

860be0938bfb14178e90b01c39c956ce_05-70-70-c-90

Autodesk

860be0938bfb14178e90b01c39c956ce_05-70-70-c-90

SolidWorks

860be0938bfb14178e90b01c39c956ce_05-70-70-c-90

Catia

860be0938bfb14178e90b01c39c956ce_05-70-70-c-90

DesignX

860be0938bfb14178e90b01c39c956ce_05-70-70-c-90

Creo

860be0938bfb14178e90b01c39c956ce_05-70-70-c-90

Siemens NX

STL in STEP

Mako-Technics stellt Ihnen je nach Anforderung zwei Arten von Modellen bereit. Sie können auswählen, welches der folgenden Modelle Sie benötigen:

Festkörpermodell

german site2

Niedrigste Abweichung und ein hoch präzises Modell Ihres Teils:

Mit Solid Modeling erhalten wir die kleinste Abweichung von Ihrem Originalteil. Dies ist ein hochpräziser Reverse Engineering-Prozess, der aufgrund der geringen Dateigröße und des neutralen CAD für nahezu jede 3D-Software (STEP, IGES) problemlos für alle Fertigungsbereiche freigegeben werden kann. Mit der Modellierung fester Oberflächen stellen Sie genau das Teil her, das Sie benötigen.

Parametrisches Modell

german site3

Ändern Sie Ihr rückentwickeltes Teil in SolidWorks:

Die parametrische Modellierung ist äußerst nützlich für Produkte, die von Dimensionen gesteuert werden. Mit dem parametrischen Ansatz können Ingenieure schnell und einfach verschiedene Konfigurationen ihrer Konstruktionen erstellen. Die parametrische Modellierung kann Abmessungen, Musterinstanzen, Wandstärken, Lochdurchmesser und -tiefen usw. umfassen.

Flächenrückführung Dienste werden für folgende Zwecke verwendet:

Neuanfertigung mit optimierten Verfahren

Replikation von Einzelteilen

Produktanalyse zur Optimierung

Zeichnungen für handgefertigte Prototypen

Nominal Modell zur Inspektion mit 3D Scan

Änderungen und Verbesserungen am Design

Dokumentation handgefertigter Zeichnungen

Blaupausen für die staatliche Zertifizierung

Erstellung von Formen für veraltete Teile

Software für Flächenrückführung

Wir bieten diese Dienstleistungen mit der folgenden CAD-Software an:

Autodesk software2

Autodesk

Autodesk bietet uns eine große Mischung aus direkten Bearbeitungsfunktionen, parametrischen Tools und Freiformen. Unsere Ingenieure sind durch Autodesk in der Lage, aus Ihren Rohdaten ein perfekt funktionierendes 3D-CAD zu erstellen.
CATIAV6

Catia

Mako-Technics verwendet CATIA V6, um den Stil und die Form des Modells zu verbessern. Kohärente Modelle werden in ihre physischen Formen umgewandelt. Punktwolken können zur Optimierung der digitalisierten Formen flexibel manipuliert werden. Eine robuste Inspektion der gescannten Modelle kann durchgeführt werden, um die Qualität der entwickelten Modelle zu verbessern.
1

Creo

Wir generieren die Dateien in Creo und bieten Ihnen das native Datenformat als * .creo-Dateien an. Die Daten können direkt auf Kundenseite geöffnet werden und wir sorgen für eine nahtlose Integration der bereitgestellten Dateien in die Creo-Software des Kunden. Dies führt zu einem sehr effizienten Prozess und spart unseren Kunden viel Zeit und Geld.
Geomagic-Design-X-TRIAL-License-will-expire-in-15-days.-18_08_2020-10_59_13-img-2

Design X

Wenn Sie sich für die Inanspruchnahme der Dienste von Mako-Technic entscheiden, können wir Ihren STL 3D-Scan mühelos in STP umwandeln. Die parametrischen Daten werden jedoch nicht mit der STP-Datei bereitgestellt. Wir können eine noch schnellere Wiederherstellung durchführen, wenn nur STP erforderlich ist. Wir können Ihnen bei der Neuerstellung komplexer Geometrien innerhalb des vorgegebenen Zeitrahmens und zu sehr günstigen Preisen helfen.
post5-2

Inventor

Wenn Sie Inventor verwenden möchten, um den 3D-CAD Ihres Produkts zu erstellen und in kürzester Zeit eine perfekt funktionierende STP-Datei zu erhalten, wenden Sie sich jetzt an Mako-Technics. Wir stellen Ihnen nicht nur ein funktionierendes 3D-Modell zur Verfügung, sondern bieten Ihnen auch Anleitung und Unterstützung in allen damit zusammenhängenden Fragen. Unsere Dienstleistungen werden von Spezialisten erbracht, die sich auf ihrem Gebiet auszeichnen.
sw2021-20performance20improvements20background

SolidWorks

Wir erstellen native SolidWorks-Dateien und bieten unseren Kunden das native Datenformat als * .sw-Dateien an. Die Daten können direkt auf Kundenseite geöffnet werden und wir sorgen für eine nahtlose Integration der bereitgestellten Dateien in die SolidWorks-Software des Kunden. Dies führt zu einem sehr effizienten Prozess und spart unseren geschätzten Kunden viel Zeit und Geld.
Siemens NX

Siemens NX

Wenn Sie uns die STL-Datei des Objekts zur Verfügung stellen, führen unsere professionellen und erfahrenen Ingenieure das Back-Engineering durch und geben mithilfe der robusten und effizienten Siemens NX-Software ein genaues und präzises Duplikat zurück. Wir bieten auch parametrische Daten für die zukünftige Verwendung an. Wir bieten ein vollständig parametrisches 3D-CAD-Modell zu aufregenden Preisen und schneller Lieferung.

Unsere Partner

Wir arbeiten mit Partnern aus der ganzen Welt zusammen, um für Ihren 3D-Scan die optimale Unterstützung zu bieten. Unsere Partner verwenden eine Vielzahl von Scan-Geräten wie Shining3D, GOM, CREAFORM, Solutionix, Artec, Keyence, Leica, Faro und viele mehr. Wenn Sie sich nicht sicher sind, welcher Scanner für Ihr Objekt am besten geeignet ist, kontaktieren Sie uns und wir helfen Ihnen bei der Auswahl. Auf Wunsch können Sie hier mehr über 3D-Scanner erfahren.
3DXpressLogo-removebg-preview
shining-3d-logo-803ss
download-removebg-preview

Unser Prozess

Jeder Schritt des Flächenrückführung-Prozesses beginnt mit der Auswahl der richtigen CAD-Software, die Ihren Spezifikationen entspricht. Das Mako-Technics-Team verwendet dann die Software Ihrer Wahl, um Ihre Quelldatei in hochwertige CAD-Daten umzuwandeln. Wir stellen ein Team hochqualifizierter, erfahrener und engagierter Ingenieure für Ihr Projekt zur Verfügung. Das Projektteam entscheidet über die Details des Flächenrückführung-Prozesses und vereinbart die schnellste und präziseste Art der Umgestaltung. Unsere Präzision. Ihr Mehrwert.

Verfahren, in denen Flächenrückführung eingesetzt wird

Castings & Forgings

Gussteile & Schmiedeteile

Injection Molding

Spritzguss

CNC Machining

CNC-Bearbeitung

Metal Die & Stamping

Stanzen & Formen

Sheet Metal Forming

Blechumformung

Additive 3D Printing

Additiver 3D-Druck

Klicken Sie auf die Schaltfläche unten, um Beispiel-CAD-Daten herunterzuladen



FAQ

Im Folgenden finden Sie die häufig von den Benutzern gestellten Fragen

Flächenrückführung ist der Fachbegriff für die Rekonstruktion von Punktewolken in Flächen in CAD-Programmen.
Das kommt immer auf den Einzelfall an. Der Aufwand hängt von der Komplexität des jeweiligen Bauteils ab. Prinzipiell ist die Flächenrückführung deutlich weniger kostenintensiv als eine komplette Neukonstruktion eines Objekts.
Jedes CAD-Programm kann für die Flächenrückführung eingesetzt werden. Im Falle benötigter STEP-Flächen arbeitet unser Team in der Regel mit Design X.

Sie stellen uns die Punktewolke Ihres Objekts zur Verfügung. Ihre Punktewolke erhalten Sie entweder durch eine Simulation oder einen 3D-Scan des Ihres Teils.

Hierbei werden passend auf die vorhandene Punktewolke neue Flächen erstellt. So wird das gesamt Teil neu konstruiert.

Die Gründe, wieso Flächenrückführung für die Industrie hilfreich ist sind vielseitig. Grob zusammengefasst lässt sich sagen, dass durch die Remodellierung ein besseres Verständnis für ein Produkt und dessen Funktionsweise ermöglicht wird. Auch die Produktion lässt sich durch Flächenrückführung beurteilen und optimieren. Sie wird daher häufig für die Prozessbestimmung und Optimierung eingesetzt.
Ein 3D-Scanner wirft ein Raster aus Laserlinien oder weißem Licht auf ein Objekt. Er kann damit tausende Entfernungsmessungen pro Sekunde durchführen. Der 3D-Scanner erstellt unter Verwendung von 3D-Zielmarken einen Referenzrahmen. Dadurch ermittelt er, wo genau er sich im Vergleich zum Objekt im Raum befindet. Er kombiniert alle Messungen miteinander. So erstellt er eine nahtlose Oberfläche des gescannten Objekts.
Flächenrückfürhung wird im Englischen mit Reverse Engineering übersetzt. Diese Übersetzung bedeutet wörtlich im deutschen ‚umgekehrtes Ingenieurwesen‘.
Die Genauigkeit wird von der Qualität des 3D Scan bestimmt. Wenn dieser Scan zb. 0,05mm Abweichung garantiert, kann der Rückbau zu sauberen CAD Flächen grundsätzlich auch mit dieser Abweichung erstellt werden.

Flächenrückführung als wichtige Hilfe in der Industrie

Flächenrückführung ist der Fachbegriff für den Nachbau von dreidimensionalen Punktewolken, die ein Bauteil oder eine beliebige Geometrie beschreiben. Diese Punktwolken entstehen aus 3D-Scans oder aus Computersimulationen in unterschiedlichen Bereichen, doch sehr oft bei Werkzeugplanungen und FEM-Berechnungen. Mithilfe der Flächenrückführung ist unser Team in der Lage, diese Daten für die weitere Verwendung in CAD Systemen nutzbar zu machen. Hieraus ergeben sich vielfältige Möglichkeiten. Wir führen Ihnen nachfolgend anhand eines kleinen Beispiels vor Augen, wie Flächenrückführung im Werkzeugbau eingesetzt wird um Zeit und Kosten zu sparen.

Beispiel: Flächenrückführung im Werkzeugbau

toolmakingt

1. Das Urmodell wird gescannt und mit Flächenrückführung als parametrischer Datensatz neu aufgebaut. Der Konstrukteur kann mit diesen Daten sofort weiter arbeiten. 2. Materialfluss in der Werkzeugkonstruktion wird mit einer Software simuliert. Das Ergebnis bereiten wir durch eine Flächenrückführung so auf, dass es direkt mit dem Original CAD Datensatz abgeglichen werden kann. Minimale Abweichungen sind sofort sichtbar und die Konstruktion kann hier bereits optimiert werden. 3. Erstmuster werden per 3D-Scan vermessen. Die entstandenen Daten können ebenfalls per Flächenrückführung zur weiteren Perfektionierung des Werkzeugs genutzt werden.
